Khi bắt tay vào dự án setup hoặc cải tạo không gian làm việc, sự chú ý của các chủ doanh nghiệp và bộ phận Hành chính – Nhân sự (HR/Admin) thường đổ dồn vào những hình ảnh 3D lung linh: chọn màu sofa nào, dùng thảm vân gì, logo đặt ở đâu cho đẹp. Tuy nhiên, đằng sau lớp trần thạch cao phẳng lì và những vách ngăn kính sang trọng ấy là cả một “hệ sinh thái” kỹ thuật phức tạp định đoạt sự sống còn của dự án.
Thực tế công trường cho thấy, 80% rủi ro chậm tiến độ, đội vốn hay bị ban quản lý tòa nhà từ chối cấp phép thi công đều xuất phát từ việc thiết kế sai hệ thống kỹ thuật lõi. Bài toán thiết kế văn phòng PCCC HVAC MEP không chỉ là câu chuyện của những người kỹ sư mặc áo bảo hộ, mà là kiến thức bắt buộc doanh nghiệp cần nắm để quản lý ngân sách. Bài viết này sẽ “giải mã” các thuật ngữ kỹ thuật khô khan bằng ngôn ngữ thực tế, giúp bạn nhận diện rủi ro và làm chủ dự án của mình một cách chuyên nghiệp.
1. Vì sao hệ thống kỹ thuật là “mạch máu” trong thiết kế văn phòng?
Nhiều người thường lầm tưởng thiết kế văn phòng chỉ là việc bố trí bàn ghế và trang trí tường. Thực chất, nội thất (Fit-out) chỉ là “lớp da”, còn hệ thống kỹ thuật mới là “mạch máu” và “lá phổi” nuôi dưỡng toàn bộ không gian. Việc bỏ qua hệ thống này sẽ dẫn đến những hệ lụy trực tiếp:
Tác động đến vận hành và năng suất: Một văn phòng đẹp đến mấy nhưng wifi liên tục rớt do tính toán sai băng thông cáp mạng, hay nhân viên luôn phải mặc áo khoác vì họng gió điều hòa phả thẳng vào đầu, thì đó là một thiết kế thất bại.
Tiêu chuẩn an toàn và sinh mạng: Hệ thống điện thiết kế quá tải gây chập cháy, hoặc hệ thống báo khói không hoạt động khi có sự cố, là những rủi ro không được phép xảy ra.
Quyết định tính pháp lý của dự án: Bạn không thể dọn vào làm việc nếu hệ thống PCCC chưa được Ban quản lý tòa nhà (BQL) và cơ quan chức năng nghiệm thu.
Chi phí chìm khổng lồ: Việc phải dỡ bỏ trần thạch cao đã hoàn thiện chỉ để lắp thêm một đường ống nước hay kéo lại sợi cáp mạng sẽ tốn kém gấp 3 lần so với làm đúng ngay từ đầu.
Xem thêm: Tiêu chuẩn thiết kế văn phòng

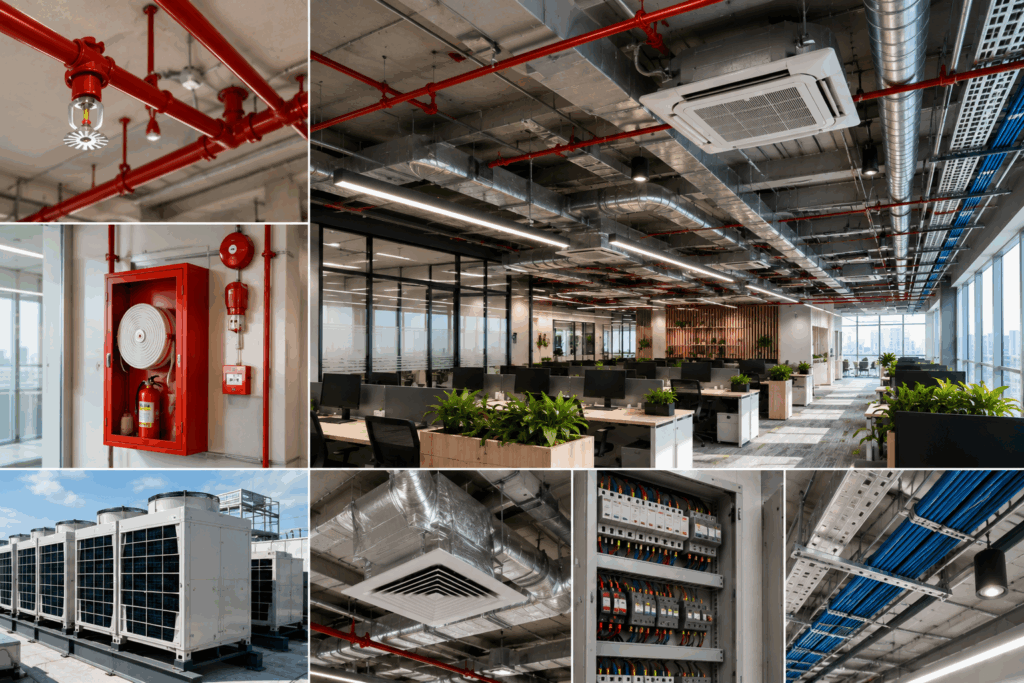

Vai trò cốt lõi của hệ thống PCCC, HVAC và MEP trong thiết kế thi công văn phòng.
2. PCCC trong thiết kế văn phòng: Ranh giới giữa an toàn và án phạt
PCCC (Phòng cháy chữa cháy) là hạng mục khắt khe nhất trong bất kỳ tòa nhà văn phòng nào. Nếu thiết kế nội thất không tuân thủ quy chuẩn PCCC, bản vẽ của bạn sẽ bị BQL tòa nhà trả về ngay lập tức. PCCC trong văn phòng thường bao gồm 2 phần chính: Hệ thống báo cháy (báo khói/nhiệt) và Hệ thống chữa cháy (đầu phun nước Sprinkler, vòi vách tường).
Những lưu ý thực tế doanh nghiệp cần hiểu:
Quy tắc “Một không gian kín – Một hệ thống độc lập”: Đây là lỗi các startup rất hay mắc phải. Khi bạn dựng một vách kính chạm trần để chia một phòng họp nhỏ từ không gian lớn, căn phòng đó bắt buộc phải được bổ sung ít nhất 1 đầu báo khói và 1 đầu phun Sprinkler. Nếu thiết kế layout mà không tính đến chi phí trích nhánh PCCC này, ngân sách của bạn sẽ bị thâm hụt lớn.
Khoảng cách đầu phun chữa cháy (Sprinkler): Mỗi đầu phun có một bán kính hoạt động nhất định (thường là 3 mét). Nếu bạn bố trí đèn thả trần (Pendant light) trang trí cỡ lớn ngay dưới đầu phun, tia nước sẽ bị cản lại khi có cháy, và bản vẽ này chắc chắn không được nghiệm thu.
Lối thoát hiểm và cửa chống cháy: Hành lang thoát hiểm phải đạt độ rộng tiêu chuẩn, không được bố trí vật cản (như tủ giày, kệ cây) và cửa thoát hiểm luôn phải dùng loại mở một chiều có thanh đẩy (Panic bar).
Tiêu chuẩn bố trí đầu phun Sprinkler và hệ thống PCCC trong thiết kế văn phòng.
3. HVAC là gì và làm sao để thoát cảnh “chỗ quá nóng, chỗ quá lạnh”?
HVAC (Heating, Ventilation, and Air Conditioning) là hệ thống Điều hòa không khí và Thông gió. Ở môi trường khí hậu nhiệt đới như Việt Nam, chúng ta chủ yếu quan tâm đến chữ “AC” (Điều hòa làm lạnh) và “V” (Thông gió).
Đây là hạng mục ảnh hưởng trực tiếp nhất đến trải nghiệm làm việc hàng ngày của nhân viên. Dưới đây là những vấn đề cần bóc tách khi thiết kế:
Bài toán phân bổ nhiệt độ (Điều hòa): Khi nhận mặt bằng từ tòa nhà, hệ thống điều hòa lạnh cục bộ (FCU) thường được thiết kế cho không gian mở (Open plan). Nếu bạn chia nhỏ thành nhiều phòng ban mà không tính toán lại việc nối ống gió (Ducting) hoặc thêm máy lạnh, sẽ xảy ra tình trạng: khu vực có máy thì lạnh cóng, góc khuất thì nóng bức.
Hệ thống cấp gió tươi (Fresh Air): Một văn phòng kín mít nếu chỉ tuần hoàn lại khí lạnh trong phòng sẽ khiến nhân viên mệt mỏi, buồn ngủ vào tầm 3 giờ chiều do thiếu oxy. Một thiết kế HVAC chuẩn phải có hệ thống quạt cấp gió tươi lấy từ ngoài trời vào và quạt hút khí thải ra ngoài.
Xử lý thông gió khu vực đặc thù: Khu vực Pantry (bếp ăn) cần quạt hút mùi độc lập công suất lớn để mùi thức ăn không bay ra khu vực làm việc. Phòng họp đông người cần tăng cường lượng gió tươi (CFM) cao hơn so với định mức bình thường.

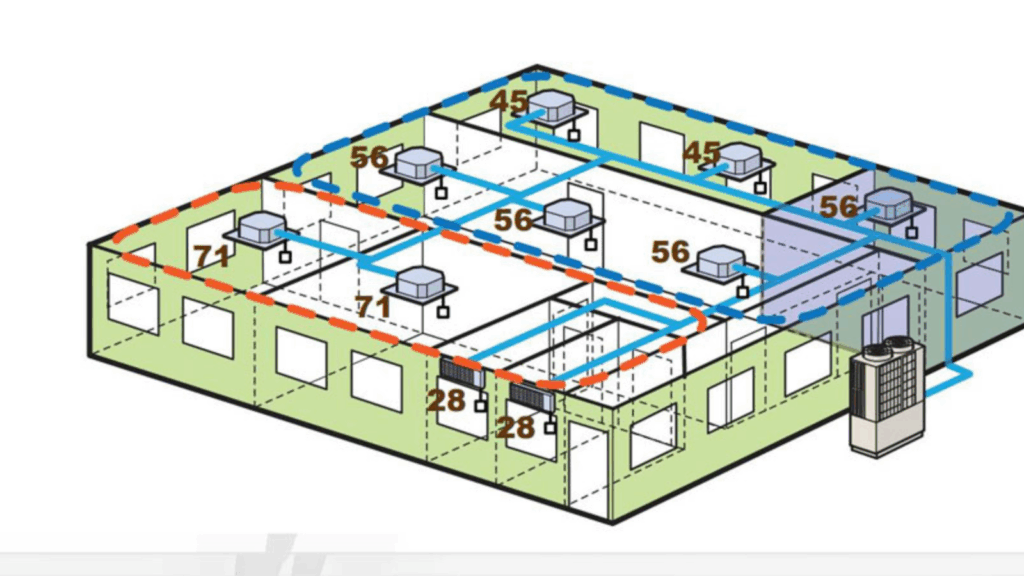

Thiết kế hệ thống điều hòa thông gió HVAC chống ngạt cho không gian làm việc.
4. Bóc tách MEP trong thiết kế văn phòng: Điện, mạng và nước
MEP là viết tắt của Mechanical (Cơ khí), Electrical (Điện) và Plumbing (Cấp thoát nước). Trong nội thất văn phòng, phần “M” thường giao thoa với HVAC, do đó sự tập trung lớn nhất nằm ở Điện (Electrical) và Nước (Plumbing).
Hệ thống Điện (Electrical) – Trái tim của sự vận hành:
Cân pha và Công suất tải: Máy tính cá nhân tốn ít điện, nhưng máy in công nghiệp, máy pha cafe, lò vi sóng ở Pantry lại ngốn dòng điện rất lớn. Nếu kỹ sư không tính toán phân bổ đều tải trọng lên các pha điện (balance phase), văn phòng sẽ thường xuyên bị nhảy aptomat.
Phòng Server (Data Center): Đây là “tử huyệt”. Phòng Server yêu cầu nguồn điện ưu tiên, hệ thống làm mát độc lập chạy 24/7 (không phụ thuộc vào điều hòa trung tâm tòa nhà tắt lúc 6h tối), và tuyệt đối không đi đường ống nước băng ngang qua trần phòng Server để tránh rò rỉ.
Chiếu sáng: Phải tính toán độ rọi sáng (Lux) theo tiêu chuẩn: khu vực làm việc cần 400-500 Lux chống mỏi mắt, trong khi khu vực Relax chỉ cần 200-300 Lux ánh sáng vàng ấm để thư giãn.
Hệ thống Cấp thoát nước (Plumbing):
Văn phòng không dùng nhiều nước như nhà ở, nhưng khu vực Pantry bắt buộc phải có hệ thống cấp nước sạch (cho vòi rửa, máy lọc nước) và đường thoát nước. Lỗi phổ biến là độ dốc ống thoát không đủ, gây tắc nghẽn hoặc tạo mùi hôi tràn ngược ra sàn làm việc.

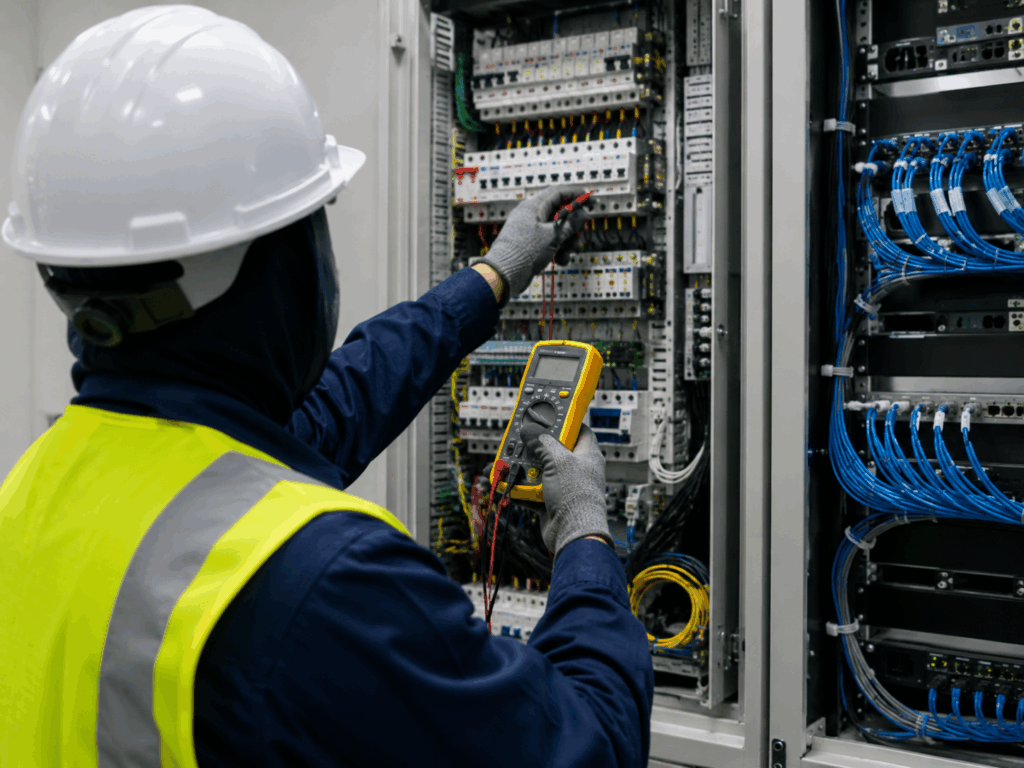

Tầm quan trọng của hệ thống điện và cáp mạng MEP trong vận hành doanh nghiệp.
5. Những sai lầm “đốt tiền” liên quan đến PCCC – HVAC – MEP
Trong quá trình tư vấn và khắc phục hậu quả cho nhiều doanh nghiệp, chúng tôi nhận thấy các lỗi tốn kém nhất thường nằm ở những điểm mù sau:
Chốt thiết kế nội thất rồi mới “nhét” kỹ thuật vào: Vẽ một trần thạch cao phẳng, thiết kế hệ trần nan gỗ rất đẹp, nhưng quên mất phía trên trần không còn đủ khoảng không (clearance) để đi ống gió điều hòa lớn. Hậu quả là phải hạ thấp độ cao trần, khiến văn phòng trở nên bức bối, ngột ngạt.
Không khảo sát kỹ hiện trạng: Thuê lại mặt bằng cũ, thấy máy lạnh còn chạy nên không khảo sát. Khi vào làm việc mới phát hiện máy lạnh đã hết gas, rỉ sét, rỏ nước xuống hệ thống máy tính nhân viên.
Bỏ qua Ban quản lý tòa nhà ở giai đoạn đầu: Các nhà thầu nghiệp dư thường vẽ xong mới mang nộp cho BQL. Khi bị BQL từ chối vì bản vẽ MEP không đúng tiêu chuẩn đấu nối của tòa nhà, toàn bộ dự án phải tạm dừng để vẽ lại.
Tiết kiệm sai chỗ: Chọn mua dây cáp mạng Cat5e giá rẻ thay vì Cat6 lõi đồng chuẩn, dẫn đến tốc độ truyền tải mạng nội bộ chậm chạp, ảnh hưởng trực tiếp đến hiệu suất công ty IT hoặc Design.
6. Doanh nghiệp cần “hạch hỏi” nhà thầu những gì trước khi ký hợp đồng?
Ở bước chuẩn bị chốt nhà thầu, đừng chỉ nhìn vào bộ ảnh 3D Render hay tổng giá rẻ. Hãy đặt ra những câu hỏi mang tính “sát thương kỹ thuật” để kiểm tra năng lực thực sự của đối tác:
- “Trong bản vẽ thiết kế, công ty đã có đầy đủ hồ sơ Shop Drawing (bản vẽ kỹ thuật thi công) cho phần MEP chưa, hay chỉ vẽ định vị sơ bộ?”
- “Báo giá này đã bao gồm chi phí cải tạo, trích nhánh đầu phun Sprinkler và lập hồ sơ trình thẩm duyệt PCCC với tòa nhà chưa?”
- “Công ty có tiến hành đo đạc công suất gió (CFM) của máy lạnh hiện trạng và lên phương án đường ống gió mới chưa?”
- “Giải pháp của các bạn cho phòng Server là gì? (Kiểm tra xem họ có nhắc đến điều hòa độc lập và hệ thống chữa cháy khí sạch FM200/NovEC không).”
- “Nếu quá trình thi công gây ảnh hưởng đến hệ thống báo cháy chung của tòa nhà, bên nào sẽ chịu phí phạt?”
Những câu hỏi về MEP và PCCC cần làm rõ trước khi ký hợp đồng thiết kế văn phòng.
7. Giải pháp Thiết kế & Thi công trọn gói (Design & Build): Lựa chọn của sự an tâm
Việc thuê một công ty chuyên về nội thất để vẽ 3D, sau đó lại thuê một nhà thầu cơ điện (M&E) riêng lẻ để thi công là nguồn cơn của mọi thảm họa. Khi đó, kiến trúc sư nội thất thì không hiểu về kỹ thuật đường ống, còn kỹ sư điện nước thì không quan tâm đến thẩm mỹ (sẵn sàng khoét thủng những mảng trần trang trí đắt tiền để gắn đầu báo cháy).
Mô hình Tổng thầu Thiết kế và Thi công trọn gói (Design & Build) giải quyết triệt để bài toán này. Bằng cách quy mọi trách nhiệm về một đầu mối:
Đồng bộ hóa từ lúc lên ý tưởng: Kiến trúc sư và Kỹ sư MEP ngồi cùng nhau ngay từ khâu Concept. Cột kỹ thuật sẽ được giấu khéo léo vào hệ tủ, họng gió điều hòa sẽ được sơn đen trùng màu với trần lộ công nghiệp (Industrial).
Cam kết ngân sách (Lump-sum): Bạn nhận được một báo giá tổng thể đã bao gồm chi phí xử lý mọi vướng mắc về PCCC và HVAC với tòa nhà, chặn đứng nguy cơ phát sinh chi phí ngầm.
Bảo hành một chạm: Khi bóng đèn chập chờn hay máy lạnh nhỏ nước, bạn chỉ cần gọi một số hotline duy nhất của Quản lý dự án, không cần phải chịu cảnh các nhà thầu phụ đùn đẩy trách nhiệm cho nhau.

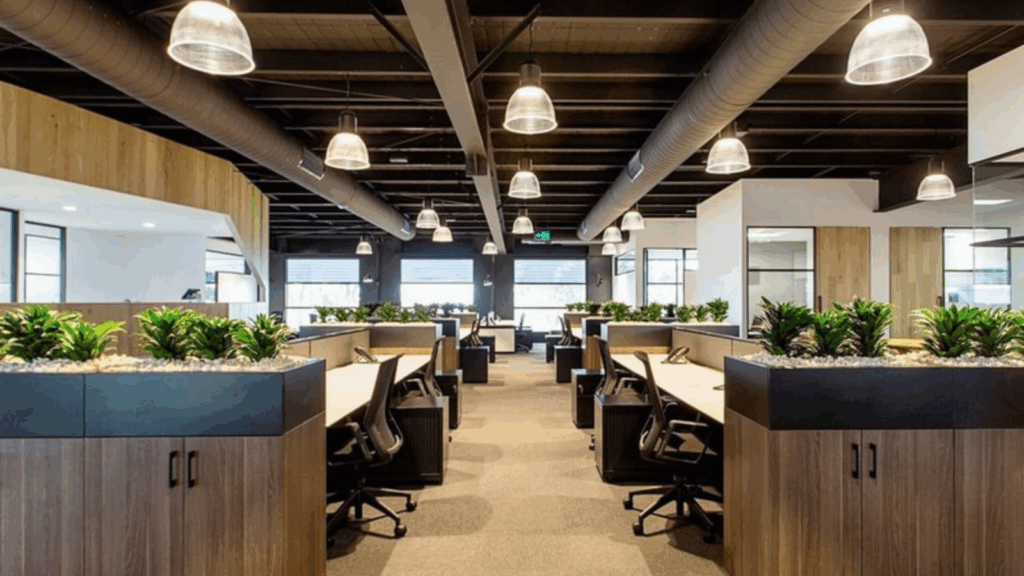

Ưu điểm của dịch vụ thiết kế thi công văn phòng trọn gói Design and Build.
8. Kết luận
Mọi sự hào nhoáng của nội thất sẽ trở nên vô nghĩa nếu hệ thống “tuần hoàn” và “thần kinh” của không gian bị tê liệt. Hiểu rõ bản chất của bài toán thiết kế văn phòng PCCC HVAC MEP là chìa khóa để bảo vệ dòng tiền đầu tư, tiến độ khai trương và sự an toàn của chính đội ngũ nhân sự. Hãy nhớ rằng, một nhà thầu uy tín không chỉ biết vẽ nên một không gian đẹp trên phần mềm, mà còn phải là một bậc thầy trong việc dung hòa cái đẹp với sự khắt khe của kỹ thuật.
Văn phòng mới của bạn đang đối mặt với những vấn đề kỹ thuật hóc búa từ hệ thống mặt bằng thô? Đừng để những sai lầm kỹ thuật làm chậm tiến độ dự án. Gửi thông tin mặt bằng hoặc yêu cầu của bạn cho chúng tôi ngay hôm nay để nhận được sự tư vấn, đánh giá hiện trạng MEP thực tế và khái toán ngân sách hoàn toàn miễn phí từ các kỹ sư chuyên môn cao!
9. FAQ – Câu hỏi thường gặp về kỹ thuật văn phòng
- Tòa nhà đã có sẵn hệ thống PCCC, vậy tôi có cần thiết kế lại khi setup văn phòng không? Có. Khi bạn thay đổi không gian (dựng vách ngăn phòng họp, chia khu vực làm việc), vị trí của các họng chữa cháy và đầu báo khói hiện tại có thể bị che khuất hoặc không còn đúng tiêu chuẩn khoảng cách. Việc tính toán cải tạo, trích nhánh (di dời, thêm bớt đầu phun) là bắt buộc để BQL nghiệm thu.
- Chi phí cho hệ thống MEP và PCCC thường chiếm bao nhiêu phần trăm tổng ngân sách thi công? Tùy thuộc vào hiện trạng nhận bàn giao, nhưng thông thường, hệ thống MEP và PCCC chiếm tỷ trọng rất lớn, khoảng từ 30% đến 40% tổng chi phí đầu tư thi công hoàn thiện một văn phòng tiêu chuẩn.
- Tại sao BQL tòa nhà lại bắt buộc doanh nghiệp thuê nhà thầu phụ PCCC do họ chỉ định? Nhiều tòa nhà hạng A, B yêu cầu việc đấu nối, xả nước/bơm nước hệ thống PCCC phải do nhà thầu sân sau của tòa nhà thực hiện nhằm kiểm soát an toàn chung cho toàn tháp. Đơn vị thi công nội thất của bạn sẽ thiết kế và lập dự toán, sau đó phối hợp với nhà thầu của tòa nhà để thi công phần đấu nối kỹ thuật này.
- Thiết kế phòng Server cần những tiêu chuẩn cơ điện nào đặc biệt? Phòng Server sinh nhiệt lượng lớn và hoạt động 24/7. Nó yêu cầu: (1) Máy lạnh độc lập có chạy luân phiên (Back-up), (2) Hệ thống điện cấp nguồn trực tiếp từ máy phát dự phòng của tòa nhà (UPS/Generator), (3) Không có ống nước đi qua trần, (4) Sàn nâng kỹ thuật (Raised floor) để chống tĩnh điện và đi cáp.
- Gió tươi (Fresh Air) khác với gió điều hòa như thế nào? Gió điều hòa (từ máy lạnh cục bộ FCU) chủ yếu là lấy không khí trong phòng làm lạnh và thổi lại, nếu ở trong phòng kín lâu sẽ gây ngộp thở vì lượng CO2 tăng cao. Gió tươi (Fresh Air) là không khí tự nhiên lấy từ bên ngoài tòa nhà, được lọc bụi và đưa vào phòng để bổ sung oxy, giúp duy trì sự tỉnh táo cho nhân viên.
